HC5000型 高精度双轴电子光电自准直仪
产品简介 Product introduction
HC5000型 高精度双轴电子光电自准直仪是精度、稳定性和易用性达到完美结合的新一代光电自准直仪系列产品,是精密机械制造和精密光学装配环节的理想角度测量仪器。本机结合了我公司电子目镜专利技术、高分辨率图像传感技术和高精度嵌入式数字图像处理技术,可同时对两个方向的角度进行测量,并提供最高0.1角秒的测量精度。本系列产品采用自主设计的高解像力成像物镜、稳定可靠的光机部件和全数字电路应用技术相融合,每一台仪器都经过严格的调校和校准,均可确保出厂技术指标和精度可溯源性。
本机是我司全新开发的新一代高精度双轴光电自准直仪,具有高频响、高精度、高稳定性等一系列优点。该系列产品由主机、显示控制器及各类模块化的配附件组成,同时可兼容全系列产品的各类标准配附件。主机采用USB 2.0 High-Speed高速总线标准,可进行动态实时角度测量及计算应用。

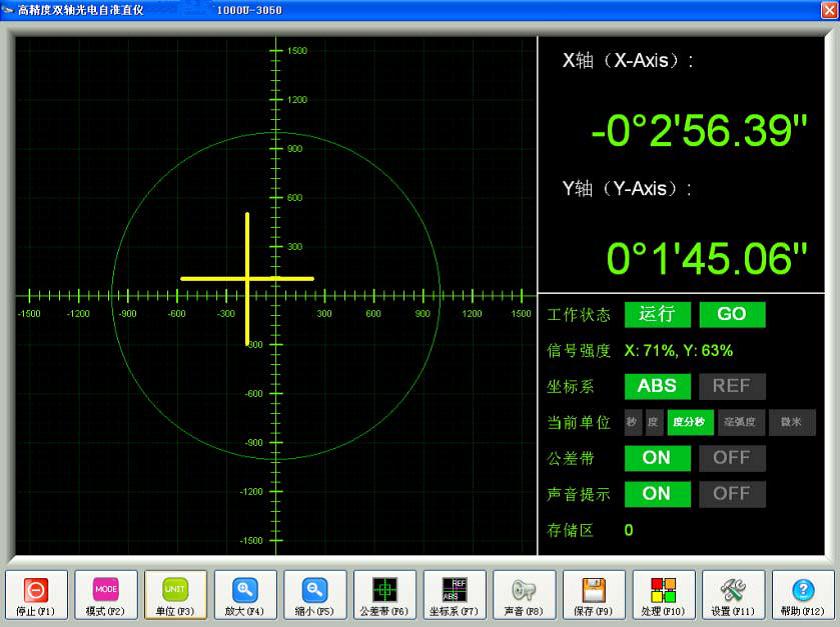

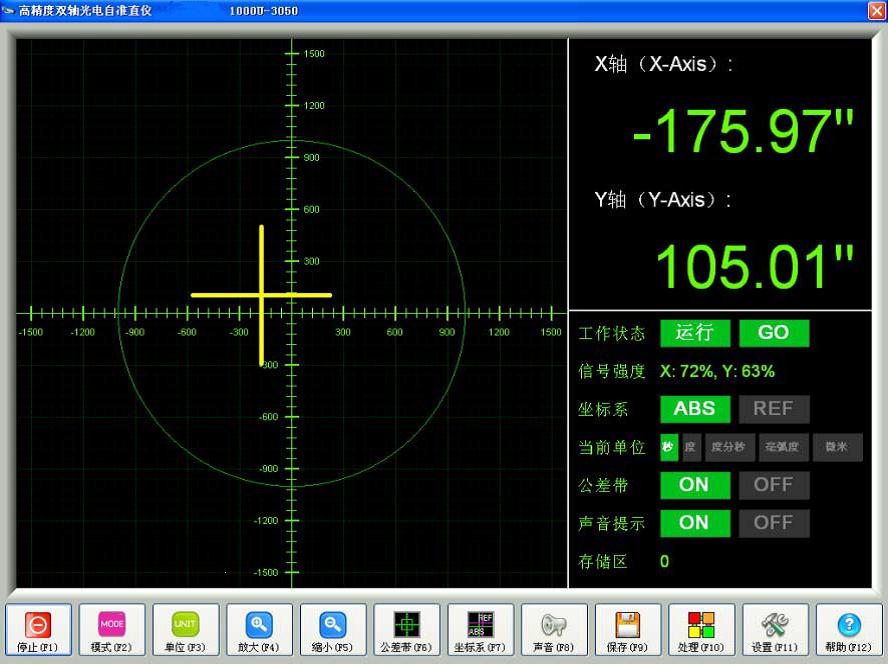

本机由高精度电子读数头、物镜管、可调底座、反光镜、显示控制器、激光快速找准器和无线遥控器等构成。运行于显示控制器的测量软件可显示大视野的电子目镜及测量数据,并可将数据保存为Excel兼容格式,显示控制器与主机之间仅需一条线缆连接;激光快速找准器用于快速找准和调整,无线遥控器可提供最长15米的遥控距离,极大地提高了产品的易用性。
用户可通过选配其它测量配附件及测量软件完成对角度、直线度、垂直度、平行度、平面度、同轴度等的高精度测量。是精密机械制造、光学加工、航空航天、计量实验室理想的角度测量仪器。
应用范围 Applications
本机适合于要求极高测量精度的应用场合,如航空航天、高精度光学系统装配等,同时也是各省市计量机构、高等院校和科研院所作为基准角度参考器具的理想选择。
应用领域 Application fields
1、实验室基准角度器具;
2、精密旋转台检测;
3、航空航天;
4、光学产品装配及调整;
5、精密机械安装定位;
6、计量机构;
7、机械产品直线度、平面度、垂直度、平行度等精度保障;
8、物理及光学实验室;
性能特点 Performance characteristics
1、 0.1角秒中心测角精度;
2、 X/Y双轴同时测量;
3、 大视野电子目镜;
4、 科学级高分辨率CCD传感器;
5、 长寿命LED光源;
6、 便携式显示控制器;
7、 全数字信号处理;
8、 即插即用USB接口;
9、 丰富的测量配附件;
软件功能:
■ 数据格式兼容Excel软件;
■ 直线度测量软件;
■ 平面度测量软件;
■ 垂直度、平行度测量软件;
■ 转台测量分析软件;
■ 定制测量软件;
技术指标 Technical indicators
序号 |
项目 |
HC5000U-3050 |
HC5000UH-3050 |
|
1 |
物镜焦距 |
300mm |
||
2 |
物镜口径 |
50mm (NA. = 90%) |
||
3 |
光源类型 |
大功率半导体光源LED (中心波长 λ=630nm,寿命>5万小时) |
||
4 |
探测器 |
两个科学级高分辨率线阵探测器 |
||
5 |
目镜 |
软件显示的大视野电子目镜【可选配激光快速找准附件】 |
||
6 |
测量频响 |
25Hz TYP |
||
7 |
接口 |
USB 2.0 High-Speed总线规范 |
||
8 |
测量距离 |
最大25米 |
最大10米 |
|
9 |
最大读数视场 |
4000″ (arc sec. 角秒) |
2400″ (arc sec. 角秒) |
|
10 |
分辨率 |
0.1″ (arc sec. 角秒) |
0.01″ (arc sec. 角秒) |
|
11 |
测量范围 |
全量程 |
±1000″ (arc sec. 角秒) |
|
上至2m |
±1000″ (arc sec. 角秒) |
|||
上至5m |
±500″ (arc sec. 角秒) |
|||
12 |
测量精度 |
±100″ (arc sec. 角秒) |
±0.2″ (arc sec. 角秒) |
±0.1″ (arc sec. 角秒) |
±1000″ (arc sec. 角秒) |
±0.5″ (arc sec. 角秒) |
±0.3″ (arc sec. 角秒) |
||
13 |
重复性 |
0.05″ (arc sec. 角秒) |
||
14 |
外形尺寸(不含底座) |
405mm(L)×84mm(W)×110mm(H) |
||
15 |
重量(不含底座) |
4.6 KG |
∴ 超过2米的长距离测量时,读数视场会随距离的增加而相应降低;
标准配置 Standard configuration
1、 主机
2、 反射镜
3、 电源
4、 随机文件
