装配式热电偶主要作为工业用测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，可直接测量各种生产过程中的0℃-1800℃温度区间内的液体，蒸汽和气体介质及固体表面温度。
WR系列热电偶有以下型号：WRN-130K、WRN-230K、WRN-330K、WRN-430K、WRN-530K、WRN-630K；WRN-130E、WRN-230E、WRN-330E、WRN-430E、WRN-530E、WRN-630E；WRP-130S·R、WRP-230S·R；WRR-130B、WRR-230B。

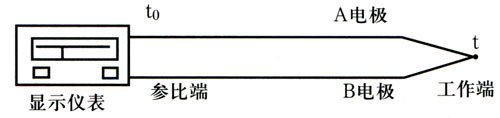

热电偶的工作原理
热电偶主要有两种不同成分的导体A和B电极连接形成回路，当两端接点温度不同时，即t＞t0时，在回路中产生EAB(t, t0)的热电势。接在显示仪表上，仪表就会显示出热电势所对应的温度值。
温度t端为测量端，温度t0端为参比端。
热电偶的工作原理

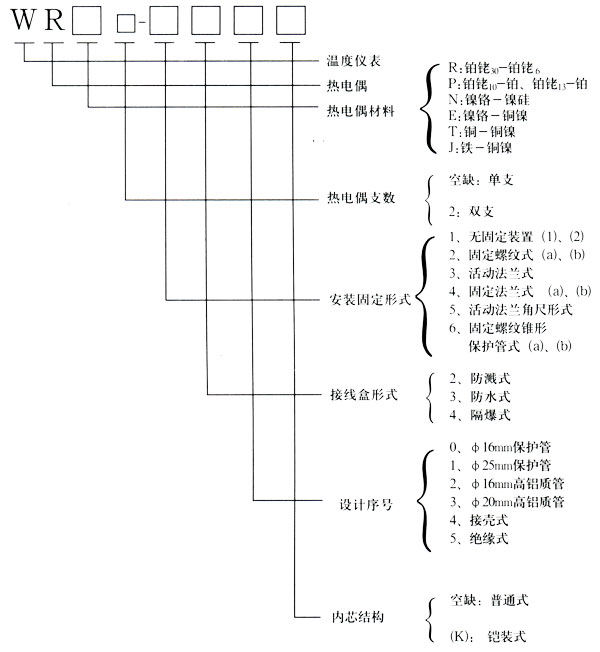

型号命名
主要技术指标
热电偶类别测温范围与允差
热电偶类别 代号 分度号 测量范围(℃) 允许偏差6△t(℃) 铂铑30-铂铑6 WRR B 600-1700℃ ±1.5℃或±0.25%t 铂铑10-铂铑 WRP S 0-1600℃ ±1.5℃或±0.25%t 铂铑13-铂铑 WRP R 0-1600℃ ±1.5℃或±0.25%t 镍铬-镍硅 WRN K 0-1200℃ ±2.5℃或±0.75%t 镍铬-铜镍 WRE E 0-900℃ ±2.5℃或±0.75%t 铜-铜镍 WRT T -50-350℃ ±1℃或±0.75%t 铁-铜镍 WRJ J 0-750℃ ±2.5℃或±0.75%t 注：“t”为感温元件的实测温度
热效应时间
在温度出现阶段变化时，热电偶的输出变化至相当于该阶段变化的50%， 所需要的时间为热效应时间，用τ0.5表示。
热电偶的公众压力
一般指在工作温度下保持管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置入深度以及被测介质的流速和种类等有关。
热电偶最小置入深度
应不小于其保护管外径的8-10倍（特殊产品例外）。
热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为支流500V±50V，测量常温绝缘电阻的大气条件为温度15-35℃，相对湿度45%，大气压力86-106KPa。（放置时间不小于2小时）。
a、对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应小于100MΩ.m。
即：Rr L≥100MΩ.m L＞1m
式中：Rr-热电偶的常温绝缘电阻值
L-热电偶的长度
b、对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表规定：
上限温度tm(℃) 试验温度tm(℃) 电阻度(MΩ) 100≤tm≤300 t=tm 10 300≤tm≤500 t=tm 2 500≤tm≤850 t=tm 0.5 850≤tm≤1000 t=tm 0.08 1000≤tm≤1300 t=tm 0.02 tm≤1300 t=tm 0.02 热电偶接线盒结构
防水式接线盒
